من به عنوان یک تامین کننده باتجربه فلنج فولادی ضد زنگ، از نزدیک شاهد نقش حیاتی این قطعات در صنایع مختلف بوده ام. از ساخت و ساز گرفته تا نفت و گاز، روش اتصال فلنج های فولادی ضد زنگ تنها یک جزئیات فنی نیست، بلکه سنگ بنای اجرای موفق پروژه است. در این وبلاگ، روشهای مختلف اتصال فلنجهای فولادی ضد زنگ را بررسی میکنم و بینشهایی را ارائه میدهم که هم عملی و هم از نظر علمی پایهگذاری شدهاند.
اتصالات جوش داده شده
اتصالات جوشی یکی از رایج ترین و مطمئن ترین روش ها برای اتصال فلنج های فولادی ضد زنگ می باشد. این روش شامل جوش دادن فلنج به لوله یا جزء دیگر با استفاده از گرما است. دو نوع اصلی اتصالات جوشی وجود دارد: جوش سوکت و جوش لب به لب.
جوش سوکت
اتصالات جوش سوکت برای اندازه لوله های کوچکتر و کاربردهای کم فشار ایده آل هستند. در این روش لوله را به سوکت فلنج وارد کرده و سپس در اطراف محیط فلنج یک جوش فیله اعمال می شود. مزیت جوش های سوکت سهولت نصب آنها و این واقعیت است که در مقایسه با جوش لب به لب به آماده سازی مواد کمتری نیاز دارند. با این حال، به دلیل پتانسیل ایجاد عیوب جوش و تمرکز تنش در ریشه جوش، برای کاربردهای پرفشار یا دمای بالا مناسب نیستند.
جوش لب به لب
اتصالات جوش لب به لب برای اندازه لوله های بزرگتر و کاربردهای فشار بالا یا دمای بالا استفاده می شود. در این روش انتهای لوله و فلنج به صورت اریب شده تا شیار V شکل ایجاد شود. سپس این دو جزء تراز شده و با هم جوش داده می شوند و شیار را با فلز مذاب پر می کنند. جوش لب به لب یک اتصال قوی و ضد نشتی ایجاد می کند، زیرا جوش در تمام ضخامت دیواره لوله نفوذ می کند. با این حال، آنها نیاز به تراز و آماده سازی دقیق تری نسبت به جوش های سوکت دارند و فرآیند جوشکاری پیچیده تر است.
اتصالات پیچ و مهره ای
اتصالات پیچ و مهره ای یکی دیگر از روش های رایج برای اتصال فلنج های فولادی ضد زنگ است. این روش شامل استفاده از پیچ و مهره برای بستن فلنج ها به هم و ایجاد مهر و موم بین دو جزء است. اتصالات پیچ و مهره ای به راحتی نصب و جدا می شوند، و آنها را برای کاربردهایی که نیاز به تعمیر و نگهداری یا تعویض دارند، ایده آل می کند.
فلنج صورت برجسته
فلنج های صورت برجسته رایج ترین نوع فلنج های مورد استفاده در اتصالات پیچ و مهره ای هستند. صفحه برجسته سطح آب بندی را فراهم می کند که به جلوگیری از نشتی کمک می کند. یک واشر بین دو فلنج قرار می گیرد و پیچ ها سفت می شوند تا واشر فشرده شود و آب بندی ایجاد شود. فلنج های صورت برجسته برای طیف وسیعی از کاربردها از جمله سیستم های فشار کم و فشار بالا مناسب هستند.
فلنج مفصلی نوع حلقه
فلنج های مفصلی از نوع حلقه در کاربردهای فشار بالا و دمای بالا مانند صنعت نفت و گاز استفاده می شود. این نوع فلنج از یک واشر حلقه فلزی استفاده می کند که در یک شیار روی صفحه فلنج قرار دارد. هنگامی که پیچ و مهره ها سفت می شوند، واشر حلقه فشرده می شود و یک آب بندی فلز به فلز ایجاد می کند که در برابر نشتی و فشار بسیار مقاوم است.
اتصالات رشته ای
اتصالات رزوه ای روشی ساده و مقرون به صرفه برای اتصال فلنج های فولادی ضد زنگ می باشد. این روش شامل رزوه کشی لوله و فلنج و سپس پیچاندن آنها به یکدیگر است. اتصالات رزوه ای برای کاربردهای کم فشار و اندازه لوله های کوچک مناسب هستند.
موضوع NPT
نخ لوله ملی (NPT) رایج ترین نوع رزوه مورد استفاده در اتصالات رزوه ای است. رزوه های NPT مخروطی هستند، به این معنی که وقتی لوله و فلنج به هم پیچ می شوند، مهر و موم محکمی ایجاد می کنند. با این حال، رزوه های NPT برای جلوگیری از نشتی به یک درزگیر مانند نوار تفلون یا دوپ لوله نیاز دارند.
موضوع BSP
رزوه های لوله استاندارد بریتانیایی (BSP) نوع دیگری از رزوه های مورد استفاده در اتصالات رزوه ای هستند. رزوه های BSP موازی هستند، به این معنی که به خودی خود یک مهر و موم محکم ایجاد نمی کنند. همچنین برای جلوگیری از نشتی به درزگیر نیاز است.
انتخاب روش اتصال مناسب
انتخاب روش اتصال فلنج های فولادی ضد زنگ به عوامل مختلفی از جمله کاربرد، فشار و دما مورد نیاز، اندازه لوله و سازگاری مواد بستگی دارد. به عنوان یک تامین کننده فلنج فولادی ضد زنگ، توصیه می کنم هنگام انتخاب روش اتصال، نکات زیر را در نظر بگیرید:
- برنامه: اپلیکیشن های مختلف نیازمندی های متفاوتی دارند. به عنوان مثال، یک کاربرد پرفشار ممکن است به جوش لب به لب یا فلنج مشترک از نوع حلقه ای نیاز داشته باشد، در حالی که کاربرد فشار پایین ممکن است برای جوش سوکت یا اتصال رزوه ای مناسب باشد.
- فشار و دما: فشار و دمای مورد نیاز سیستم تعیین کننده استحکام و دوام اتصال خواهد بود. کاربردهای فشار بالا و دمای بالا به اتصالات قوی تری مانند جوش لب به لب یا فلنج های مفصلی از نوع حلقه نیاز دارند.
- اندازه لوله: اندازه لوله نیز در انتخاب روش اتصال موثر خواهد بود. اندازه لوله های بزرگتر ممکن است به جوش لب به لب نیاز داشته باشد، در حالی که اندازه لوله های کوچکتر ممکن است برای جوش های سوکت یا اتصالات رزوه ای مناسب باشد.
- سازگاری مواد: مواد فلنج و لوله برای اطمینان از اتصال مناسب باید با هم سازگار باشند. فلنج های استنلس استیل در گریدهای مختلفی مانندفلنج ASTM A182 Gr F304و316 فلنج استیل ضد زنگ، هر کدام خواص و کاربردهای خاص خود را دارند.
پیشنهادات فلنج فولادی ضد زنگ ما

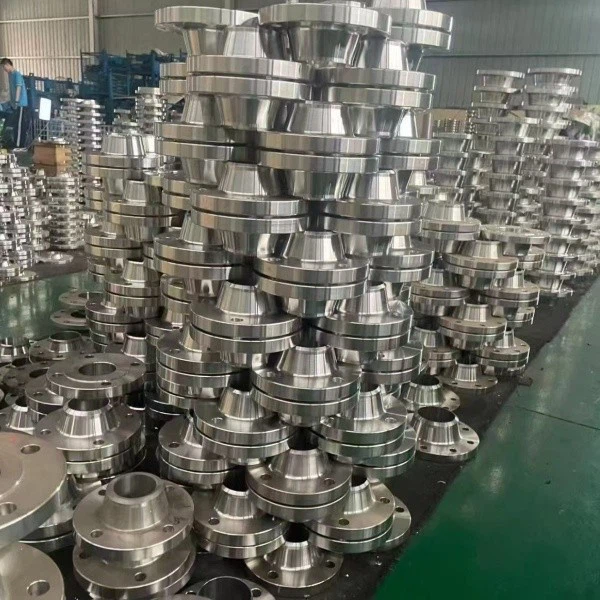

ما در شرکت ما طیف گسترده ای از فلنج های فولادی ضد زنگ را ارائه می دهیمفلنج های ضد زنگ فورج، فلنج ASTM A182 Gr F304 و 316 فلنج فولادی ضد زنگ. فلنج های ما با استفاده از مواد با کیفیت بالا و فرآیندهای ساخت پیشرفته برای اطمینان از عملکرد و قابلیت اطمینان برتر تولید می شوند.
چه نیاز به اتصال جوشی، پیچی یا رزوه ای داشته باشید، ما می توانیم راه حل مناسبی برای کاربرد شما ارائه دهیم. تیم متخصص ما آماده است تا به شما در انتخاب روش اتصال مناسب و نوع فلنج بر اساس نیازهای خاص شما کمک کند.
نتیجه گیری
روش اتصال فلنج های فولادی ضد زنگ یکی از جنبه های مهم هر سیستم لوله کشی است. با انتخاب روش اتصال مناسب، می توانید از اتصال قوی، ضد نشتی و بادوام اطمینان حاصل کنید که الزامات برنامه شما را برآورده می کند. به عنوان یک تامین کننده فلنج فولادی ضد زنگ، ما متعهد به ارائه محصولات با کیفیت بالا و مشاوره تخصصی برای کمک به شما در انتخاب درست برای پروژه های خود هستیم.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد فلنج های فولادی ضد زنگ ما هستید یا برای انتخاب روش اتصال مناسب به کمک نیاز دارید، لطفاً با ما تماس بگیرید. تیم ما آماده است تا در مورد نیازهای شما صحبت کند و یک راه حل سفارشی به شما ارائه دهد.
مراجع
- ASME B16.5 - فلنج های لوله و اتصالات فلنجی
- ASTM A182 - مشخصات استاندارد برای فلنجهای لولههای فولادی و فولادی ضد زنگ، اتصالات آهنگری، و شیرها و قطعات برای خدمات در دمای بالا.
- API 6A - مشخصات تجهیزات سرچاهی و درخت کریسمس
